BM125 Battellini Motors

Motore BM125


Cilindrata: 123,6 cm3
Alesaggio x corsa: 54×54
Raffreddamento: aria forzata
Potenza:   33 cv – 10.200 giri
Cilindro: in alluminio con riporto nikasil
Scarico: con valvola parzializzatrice pneumatica a due step
Pistone: due fasce semitrapezoidali
Aspirazione: valvola lamellare
con carburatore a membrana Ø 24 mm e airbox
Riduttore: meccanico a bagno d’olio con rapporto di riduzione 4
Frizione: centrifuga a secco
Avviamento: a strappo
con decompressore in testa (azionabile anche in volo)
Avviamento elettrico: optional
Rotazione elica: orario
Peso: da 17,2 kg

BM125 Engine


Displacement: 123,6 cm3
Bore for stroke: 54×54
Cooling: forced air
Power: 33 HP – 10.200 laps
Cylinder: aluminium with nikasil coating
Exhaust: with two-step pneumatic shut-off valve
Piston: two semi-trapezoidal bands
Intake: reed valve with diaphragm carburettor Ø24 mm and airbox
Gear reductionunit: oil-immersed mechanical with 4 reduction ratio
Clutch: dry centrifugal
Starter: tear-off with overhead decompressor (also operable in flight)
Electric starter: optional
Propeller rotation: clockwise
Weight: from 17,2 kg

Moteur BM125


Cylindrée: 123,6 cm3
Alésage et course: 54×54
Refroidissement: A air pulsé
Puissance: 33 cv – 10.200 tours par minute
Cylindre: En aluminium avec protection nikasil
Systeme d’échappement: avec vanne d’arrêt pneumatique à deux niveaux
Piston: deux bandes semi-trapézoïdales
Aspiration: Soupape lamellaire avec carburateur à membrane Ø 24 mm et airbox
Engrenage réducteur: mécanique en bain d’huile rapport de réduction 4
Embrayage: Centrifuge à sec
Démarrage: Lanceur manuel avec décompresseur (également utilisable en vol)
Démarrage électrique: en option
Rotation hélice: Sens horaire
Poids moteur: à partir de 17,2 kg

Descrizioni Tecniche

CILINDRO

in lega GAlsi9 con invecchiamento artificiale e riporto nikasil, fissaggio mediante prigionieri esterni per migliorare la base di appoggio e permettere la corretta dilatazione del gruppo termico a caldo.

TESTATA

in lega GAlsi9 con invecchiamento artificiale con candela centrale e decompressore a chiusura automatica.

PISTONE

forgiato per una maggiore capacità strutturale e durata nel tempo. Dotato di due segmenti cromati con sezione semi trapezoidale per evitare grippaggi della stessa e garantire la massima tenuta ermetica anche con la perdita di elasticità nel tempo.

CARTER MOTORE

in alluminio GAlsi9 con invecchiamento artificiale, ottima stabilità complessiva nel tempo delle sedi cuscinetti e delle geometrie generali del motore.

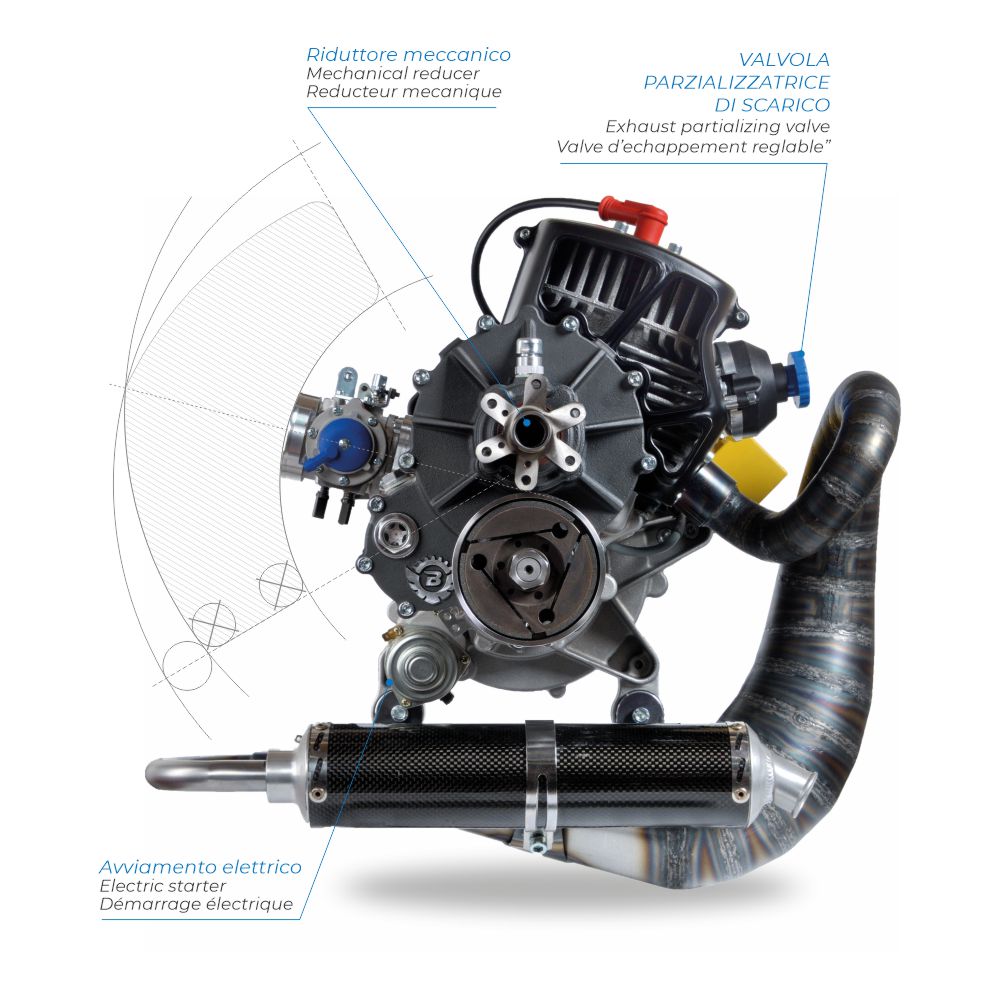

VALVOLA PARZIALIZZATRICE DI SCARICO

ad azionamento pneumatico regolabile per ottimizzare al meglio le esigenze specifiche di ogni pilota. Costruita con due slide (in lega 7075 e anodizzate dure) per migliorare l’erogazione e minimizzare le variazioni di spinta nella fase di passaggio “aperta-chiusa” con il vantaggio di avere un motore con più coppia e meno consumi a valvole chiuse e più potenza ai massimi regimi per una spinta vigorosa a valvole aperte. La valvola permette di avere un motore 125cm3 con potenze pari a cilindrate ben superiori ma con consumi di cilindrate inferiori.

IMPIANTO DI SCARICO

realizzato per massimizzare le prestazioni a tutti regimi del motore ed avere un ottimo compromesso prestazioni/rumorosità.

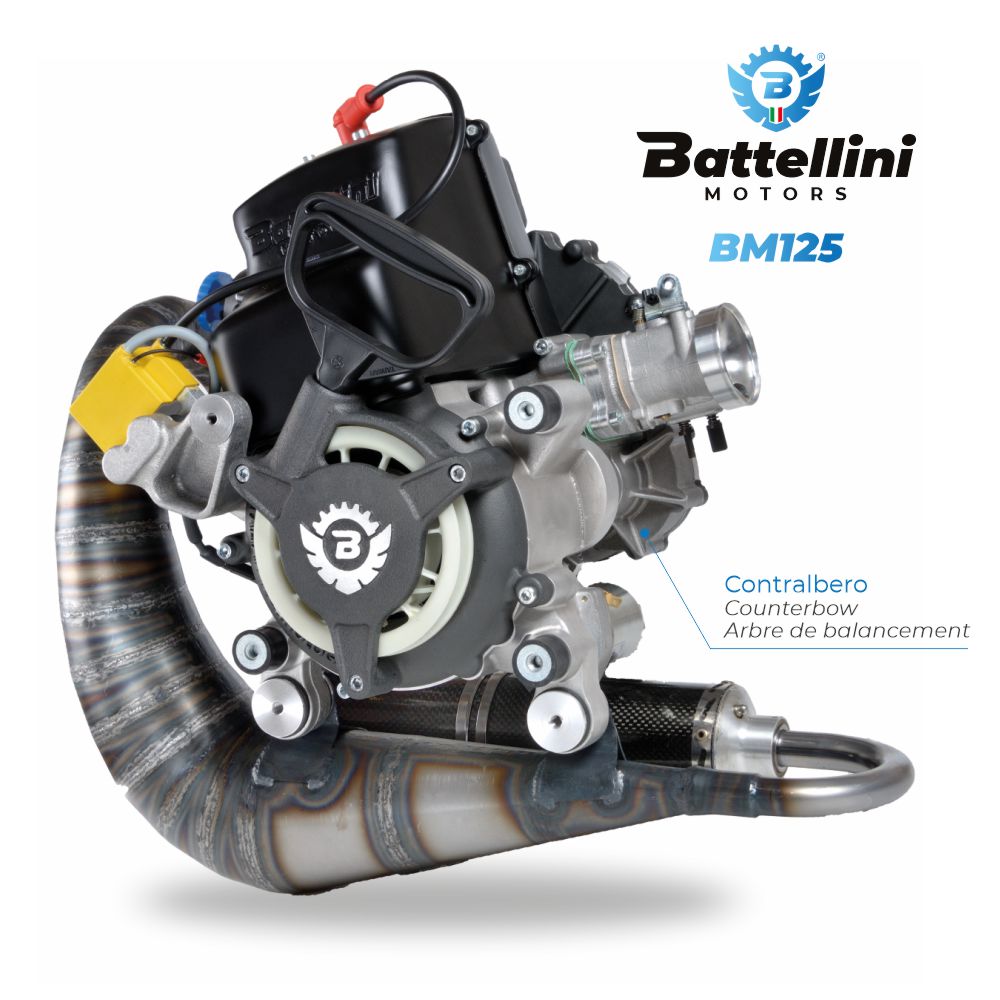

CONTRALBERO

per migliorare al massimo l’erogazione ed eliminare le vibrazioni. Maggior confort e più affidabilità dei componenti meccanici.

RAFFREDDAMENTO

garantito dal design delle alette, da un convogliatore e una ventola appositamente studiati per far circuitare in maniera più omogenea possibile l’aria intorno a tutto il sistema gruppo termico/valvola per una migliore stabilità termica.

RIDUTTORE MECCANICO

a denti dritti rettificati per massimizzare la scorrevolezza, eliminare spinte assiali e ridurre al massimo attriti e “sibili”. Dotato di asse monoblocco con la flangia per avere il massimo centraggio ed evitare pericolosi giochi e oscillazioni dell’elica

FRIZIONE

centrifuga per garantire il massimo della sicurezza quando si è a terra, realizzata in un unico blocco per minimizzare il rischio di rottura di questo componente molto stressato meccanicamente.

AVVIAMENTO

a strappo con decompressore a chiusura automatica in testa, con rinvio a filo, per facilitare l’avviamento mantenendo la massima semplicità costruttiva.

OPTIONAL

il motore è già predisposto per l’avviamento elettrico.

CYLINDER

in GAlsi9 alloy with artificial aging and nikasil coating, fixing by external studs to improve the support base and allow the correct expansion of the hot thermal unit.

HEAD

in GAlsi9 alloy with artificial aging with central spark plug and self-closing decompressor.

Forged PISTON

for greater structural capacity and durability. Equipped with two chromed segments with semi-trapezoidal section to avoid seizures of the same and guarantee maximum tightness even with loss of elasticity over time.

CRANKCASE

in GAlsi9 aluminum with artificial aging with excellent overall stability over time of the bearing seats and the general geometry of the engine.

EXHAUST PARTIALIZING VALVE

with adjustable pneumatic drive to optimize the specific needs of each driver. Built with two slides (7075 alloy and hard anodised) to improve the delivery and minimize thrust variations in the “open-closed” transition phase with the advantage of having an engine with more torque and less consumption with closed valves and more power at maximum speed for a vigorous push with open valves. The valve makes it possible to have a 125cm3 engine with powers equal to well higher displacements but with lower displacement consumption.

EXHAUST SYSTEM

designed to maximize performance at all engine speeds and to have an excellent performance / noise compromise.

COUNTERBOW

to improve the delivery and eliminate vibrations. Greater comfort and more reliability than mechanical components.

COOLING

guaranteed by the design of the fins, by a conveyor and a fan specifically designed to make the air around the entire system of the thermal group / valve as homogeneous as possible for better thermal stability.

MECHANICAL REDUCER

with straight teeth ground to maximize smoothness, eliminate axial thrusts and minimize friction and “hiss”. Equipped with one-piece axle with flange for maximum centering and to avoid dangerous propeller swings and games.

Centrifugal CLUTCH

to guarantee maximum safety when on the ground, made in a single block to minimize the risk of breakage of this very mechanically stressed component.

Tear-away START-UP

with automatic closure overhead decompressor, with wire return, to facilitate start-up while maintaining maximum constructive simplicity.

OPTIONAL

the motor is already prepared for electric start-up.

CYLINDRE

en alliage GAlsi9 avec vieillissement artificiel et revête- ment nikasil, fixation à l’aide de goujons extérieurs pour améliorer la base de support et permettre la dilatation correcte de l’unité thermique à chaud.

HEAD

en alliage GAlsi9 avec vieillissement artificiel avec bougie centrale et décompresseur à fermeture automatique.

PISTON

forgé pour une capacité structurelle et une durabilité accrues. Equipé de deux segments chromés avec une section semi-trapézoïdale pour éviter les serrages et garantir une étanchéité maximale même avec une perte d’élasticité dansletemps.

CARTER MOTEUR

en aluminium GAlsi9 avec vieillissement artificiel, excellente stabilité dans le temps des sièges de palier et de la géométrie générale du moteur.

VALVE ECHAPPEMENT REGLABLE

avec entraînement pneu matique réglable pour optimiser les besoins spécifiques de chaque pilote. Construit avec deux glissières (alliage 7075 et anodisé dur) pour améliorer le débit et minimiser les variations de poussée dans la phase de transition “ouvert-fermé” avec l’avantage d’avoir un moteur avec plus de couple et moins de consommation avec la valve fermée et plus puissance à la vitesse maximale pour une poussée vigoureuse avec la valve ouverte. La soupape permet d’avoir un moteur de 125 cm3 avec des puissances égales à des cylindrées bien supérieurs mais avec une consommation de cylindrée inférieure.

SYSTÈME D’ÉCHAPPEMENT

conçu pour optimiser les performances à tous les régimes et offrir un excellent compromis performances / bruit.

CONTRE-POIDS

pour maximiser la distribution et éliminer les vibrations. Plus de confort et plus de fiabilité que les composants mécaniques.

REFROIDISSEMENT

garanti par la conception des ailettes, par un capot de refroidissement et un ventilateur spécialement conçu pour que l’air autour du système du groupe thermique / de la vanne soit le plus homogène possible pour une meilleure stabilité thermique.

REDUCTEUR MECANIQUE

à dents droites rectifiées pour maximiserla souplesse, éliminer les poussées axiales et réduire au minimum les frottements. Équipé d’un arbre monobloc avec bride pour un centrage maximal et éviter les vibrations et les jeux dangereux des hélices.

EMBRAYAGE

centrifuge pour assurer une sécurité maximale au sol, réalisé en un seul bloc afin de minimiser le risque de rupture de ce composant très sollicité mécaniquement.

DÉMARRAGE

manuel avec décompresseur culasse à fermeture automatique, avec renvoi de câble, pour faciliter le démarrage tout en maintenant une simplicité de construction maximale.

EN OPTION

le moteur est déjà configuré pour le démarrage électrique.
